Фундаменты для опор ВЛ 35-500 кВ по сериям 3.407-115, 3.407.1-157 | |||||||
Наименование изделия | цена | Габаритные размеры, мм | Вес изделия, кг. | Класс бетона | Марка бетона | ||
длина | ширина | высота | |||||
Ф1-А | договорная | 1500 | 1500 | 3200 | 2500 | В 30 | 400 |
Ф2-А | договорная | 1800 | 1800 | 3200 | 3000 | В 30 | 400 |
Ф3-А | договорная | 2100 | 2100 | 3400 | 4250 | В 30 | 400 |
Ф4-А | договорная | 2400 | 2400 | 3400 | 5000 | В 30 | 400 |
Ф5-А | договорная | 2700 | 2700 | 3400 | 6250 | В 30 | 400 |
Ф6-А | договорная | 3000 | 2020 | 3115 | 6900 | В 30 | 400 |
Ф1-2 | договорная | 1200 | 1200 | 2700 | 1480 | В 30 | 400 |
Ф2-2 | договорная | 1500 | 1500 | 2700 | 2400 | В 30 | 400 |
Ф3-2 | договорная | 1800 | 1800 | 2700 | 2930 | В 30 | 400 |
Ф4-2 | договорная | 2100 | 2100 | 2700 | 3400 | В 30 | 400 |
Ф5-2 | договорная | 2400 | 2400 | 3200 | 4500 | В 30 | 400 |
Ф4-4 | договорная | 2100 | 2100 | 2700 | 3400 | В 30 | 400 |
Ф5-4 | договорная | 2400 | 2400 | 3200 | 4500 | В 30 | 400 |
Ф6-4 | договорная | 2700 | 2700 | 3200 | 5500 | В 30 | 400 |
Ф3-АМ | договорная | 2100 | 2100 | 2715 | 4250 | В 30 | 400 |
Ф4-АМ | договорная | 2400 | 2400 | 3115 | 5000 | В 30 | 400 |
Ф5-АМ | договорная | 2700 | 2700 | 3115 | 6250 | В 30 | 400 |
Ф6-АМ | договорная | 3000 | 2020 | 3115 | 6900 | В 30 | 400 |
Ф6-А5М | договорная | 3000 | 2020 | 3115 | 6750 | В 30 | 400 |
Ф3-А5М | договорная | 2100 | 2100 | 3115 | 4500 | В 30 | 400 |
Ф5-А5М | договорная | 2700 | 2700 | 3115 | 6250 | В 30 | 400 |
Ф3-А5 | договорная | 2100 | 2100 | 3400 | 4500 | В 30 | 400 |
Ф5-А5 | договорная | 2700 | 2700 | 3400 | 6300 | В 30 | 400 |
Ф6-А5 | договорная | 3000 | 2020 | 3400 | 6800 | В 30 | 400 |
Ф1-п | договорная | 1500 | 1500 | 3200 | 2500 | В 30 | 400 |
Ф2-п | договорная | 1500 | 1500 | 2700 | 2400 | В 30 | 400 |
Ф5АБ | договорная | 2700 | 2700 | 3115 | 6250 | В 30 | 400 |
Ф 15.15 | договорная | 1500 | 1500 | 3200 | 2500 | В 30 | 400 |
Ф 18.18 | договорная | 1800 | 1800 | 3200 | 3000 | В 30 | 400 |
СФ-3Б | договорная | 400 | 400 | 2200 | 830 | В 30 | 400 |
СФ1-2Б | договорная | 400 | 400 | 1800 | 680 | В 30 | 400 |
СФ1-4Б | договорная | 400 | 400 | 1800 | 700 | В 30 | 400 |
СФ1н | договорная | 400 | 400 | 1800 | 700 | В 30 | 400 |
СФ 1-2 | договорная | 400 | 400 | 1800 | 700 | В 30 | 400 |
СФ 3-Б | договорная | 400 | 400 | 2200 | 800 | В 30 | 400 |
ФК 1-2 | договорная | 1200 | 1200 | 2200 | 1350 | В 30 | 400 |
Ф1-05 | договорная | 1200 | 1200 | 2700 | 1800 | В 30 | 400 |
ФК 1-05 | договорная | 1200 | 1200 | 1700 | 1400 | В 30 | 400 |
Ф 2-05 | договорная | 1500 | 1500 | 2700 | 2400 | В 30 | 400 |
ФК 2-05 | договорная | 1500 | 1500 | 1700 | 1930 | В 30 | 400 |
Ф3-05 | договорная | 1800 | 1800 | 2700 | 2900 | В 30 | 400 |
ФК 3-05 | договорная | 1800 | 1800 | 1700 | 2500 | В 30 | 400 |
Ф 4-05 | договорная | 2000 | 2000 | 2700 | 3300 | В 30 | 400 |
ФК 4-05 | договорная | 2000 | 2000 | 1700 | 2900 | В 30 | 400 |
Ф2-1/5 | договорная | 1500 | 1500 | 2700 | 2500 | В 30 | 400 |
Ф3-1/5 | договорная | 1800 | 1800 | 2700 | 3100 | В 30 | 400 |
Ф4-1/5 | договорная | 2000 | 2000 | 2700 | 3450 | В 30 | 400 |
Ф6нб | договорная | 2700 | 2700 | 3200 | 5600 | В 30 | 400 |
Ф6нс | договорная | 2700 | 2700 | 3200 | 5600 | В 30 | 400 |
ФК 1-0 | договорная | 1200 | 1200 | 2200 | 1350 | В 22,5 | 300 |
Ф2-0* | договорная | 1500 | 1500 | 2700 | 2400 | В 22,5 | 300 |
Ф3-0* | договорная | 1800 | 1800 | 2700 | 2900 | В 22,5 | 300 |
Ф4-0* | договорная | 2100 | 2100 | 2700 | 3400 | В 22,5 | 300 |
ФПБ5а сбор | договорная | 2700 | 2700 | 5200 | 7150 | В30 | 400 |
ФПБ6-4 сбор | договорная | 2700 | 2700 | 5000 | 6280 | В30 | 400 |
ФПБ6-2 сбор | договорная | 2700 | 2700 | 5000 | 7500 | В30 | 400 |
ФПС5А сбор | договорная | 2700 | 2700 | 5160 | 7200 | В30 | 400 |
ФПС6-2 сбор | договорная | 2700 | 2700 | 5000 | 6300 | В30 | 400 |
Плиты навесные к фундаментам по серии 3.407-115 | |||||||
Наименование изделия | цена | Габаритные размеры, мм | Вес изделия, кг. | Класс бетона | Марка бетона | ||
длина | ширина | высота | |||||
ПН 1А | договорная | 1700 | 1980 | 380 | 1900 | В 22,5 | 300 |
ПН 2А | договорная | 2200 | 3000 | 380 | 2425 | В 22,5 | 300 |
Фундаменты сборные по серии 3.407-115 | |||||||
Наименование изделия | цена | Габаритные размеры, мм | Вес изделия, кг. | Класс бетона | Марка бетона | ||
длина | ширина | высота | |||||
ФС 1А (Ф6А+2 шт ПН1А | договорная | 3000 | 4200 | 3400 | 10600 | В 30 | 400 |
ФС 2А (Ф6А+2 шт ПН2А) | договорная | 3000 | 5200 | 3400 | 11600 | В 30 | 400 |
ФС 1АМ (Ф6АМ+2 шт ПН1А) | договорная | 3000 | 4200 | 3115 | 10600 | В 30 | 400 |
ФС 2АМ (Ф6АМ+2 шт ПН2А) | договорная | 3000 | 5200 | 3115 | 11600 | В 30 | 400 |
ФС1-А5н (Ф6-А5+2 шт ПН1А) | договорная | 3000 | 4200 | 3400 | 10600 | В 30 | 400 |
ФС2-А5н(Ф6-А5+2 шт ПН2А) | договорная | 3000 | 5200 | 3400 | 11600 | В 30 | 400 |
Фундаменты унифицированные для стальных опор ВЛ 35-500 кВ по серии 3.407.1-144 | |||||||
Наименование изделия | цена | Габаритные размеры, мм | Вес изделия, кг. | Класс бетона | Марка бетона | ||
длина | ширина | высота | |||||
Ф2,7*3,5-А | договорная | 3500 | 2700 | 3200 | 6850 | В 30 | 400 |
Ф2,7*4,5-А | договорная | 4500 | 2700 | 3200 | 8100 | В 30 | 400 |
ФП2,7*4,2А | договорная | 4200 | 2700 | 5200 | 8800 | В 30 | 400 |
Ф1,5*1,5-2 | договорная | 1500 | 1500 | 2700 | 1975 | В 30 | 400 |
Ф1,5-2,2-2 | договорная | 2200 | 1500 | 2700 | 2400 | В 30 | 400 |
Ф2*3,6А | договорная | 3600 | 2000 | 3200 | 5200 | В 30 | 400 |
Ф2*2,8-2 | договорная | 2800 | 2000 | 3200 | 4250 | В 30 | 400 |
Ф2-3,0А | договорная | 3000 | 2000 | 3200 | 4650 | В 30 | 400 |
Ф2*2,3А | договорная | 2300 | 2000 | 3200 | 4025 | В 30 | 400 |
ФП6-2 сбор | договорная | 2700 | 2700 | 5000 | 7500 | В 30 | 400 |
Ф-2-1,6А | договорная | 2000 | 1600 | 3200 | 3280 | В 30 | 400 |
Ф1,5-1-2 | договорная | 1500 | 1000 | 2700 | 1680 | В 30 | 400 |
Фундаменты малозаглубленные для стальных опор ВЛ 35-500 кВ по серии 3.407.1-159 | |||||||
Наименование изделия | цена | Габаритные размеры, мм | Вес изделия, кг. | Класс бетона | Марка бетона | ||
длина | ширина | высота | |||||
Ф2-0 | договорная | 1500 | 1500 | 2700 | 2400 | В 25 | 350 |
Ф3-0 | договорная | 1800 | 1800 | 2700 | 2980 | В 25 | 350 |
Ф4-0 | договорная | 2100 | 2100 | 2700 | 3400 | В 25 | 350 |
ФК1-1/10 | договорная | 1200 | 1200 | 1700 | 1400 | В 25 | 350 |
ФК2-1-1/10 | договорная | 1500 | 1500 | 1700 | 1980 | В 25 | 350 |
ФК3-1/10 | договорная | 1800 | 1800 | 1700 | 2500 | В 25 | 350 |
ФК4-1/10 | договорная | 2000 | 2000 | 1700 | 2900 | В 25 | 350 |
Ф1-1/10 | договорная | 1200 | 1200 | 2700 | 1830 | В 25 | 350 |
Ф2-1/10 | договорная | 1500 | 1500 | 2700 | 2400 | В 25 | 350 |
Ф3-1/10 | договорная | 1800 | 1800 | 2700 | 2930 | В 25 | 350 |
Ф4-1/10 | договорная | 2000 | 2000 | 2700 | 3330 | В 25 | 350 |
ФК2-1/5 | договорная | 1500 | 1500 | 1700 | 2030 | В 25 | 350 |
ФК3-1/5 | договорная | 1800 | 1800 | 1700 | 2550 | В 25 | 350 |
ФК4-1/5 | договорная | 2000 | 2000 | 1700 | 2950 | В 25 | 350 |
Фундаменты грибовидные под оттяжки опор ВЛ до 500 кВ по рабочим чертежам № 20008тм-т.1 | |||||||
Наименование изделия | цена | Габаритные размеры, мм | Вес изделия, кг. | Класс бетона | Марка бетона | ||
длина | ширина | высота | |||||
АФ 5 | договорная | 3200 | 2400 | 2400 | 4480 | В 25 | 350 |
АФ 5-1 | договорная | 3200 | 2400 | 2400 | 4480 | В 25 | 350 |
АФ 5-2 | договорная | 3200 | 2400 | 2400 | 4480 | В 25 | 350 |
АФ 2-А | договорная | 3200 | 1800 | 1800 | 3000 | В 25 | 350 |
Унифицированные железобетонные фундаменты для опор ВЛ используются при установке опор линий электропередач напряжением 35-500 кВ. Широкое распространение унифицированных железобетонных фундаментов для закрепления опор ЛЭП обусловлено исторически сформированной базой типовых проектных решений с использованием таких конструкций, положительным опытом их применения, а также серийным освоением продукции заводами ЖБК.

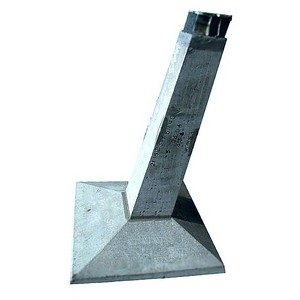

В качестве железобетонных фундаментных конструкций для установки опор ВЛ применяются монолитные грибовидные подножники с вертикальной или наклонной стойкой, различные составные фундаменты, сваи из напряженного и ненапряженного железобетона. Для увеличения несущей способности фундамента в слабых грунтах разработаны специальные опорные и подкладные плиты, ригели. В качестве фундаментной конструкции под оттяжки опор ВЛ используются анкерные плиты. В одноцепных железобетонных и деревянных опорах ВЛ до 35 кВ, в опорах линий связи широко применяются железобетонные трапецеидальные приставки.
Наша компания предлагает Вам купить железобетонные фундаменты и их составляющие по максимально честным ценам. Осуществим доставку конструкций собственным и привлеченным транспортом в любой регион РФ. Просим при заполнении заявки указывать точную маркировку изделий и адрес доставки.
Конструкция фундаментов выбирается в соответствии с типом опоры, действующей на фундамент нагрузкой, а также характеристикой грунта, в который будет заделан фундамент.
